工艺流程:
深化设计——测量定位——直埋件安装——管口保护——隐检、复核——砼浇筑、看护——套管清理、复核——偏心件安装——立管安装——成品保护
工艺做法:
1.深化设计:结合装修二次设计的卫生间尺寸空间和卫生洁具选型数据,确定卫生间直埋件定位尺寸,绘制各户型卫生间安装点位大样图经各方确认。
2.测量定位:
1)底层直埋件定位:根据深化设计图纸、结构墙体定位轴线,精确定位直埋件预埋点位,做好标记。
(2)上层直埋件定位:根据首层直埋件定位,从首层用红外线向上投影,在二层模板标记、钻孔定位,保证直埋件中心与红外线中心预留孔重合。
3.直埋件安装:用20mm铁钉将各个预埋件在模板上固定牢固。

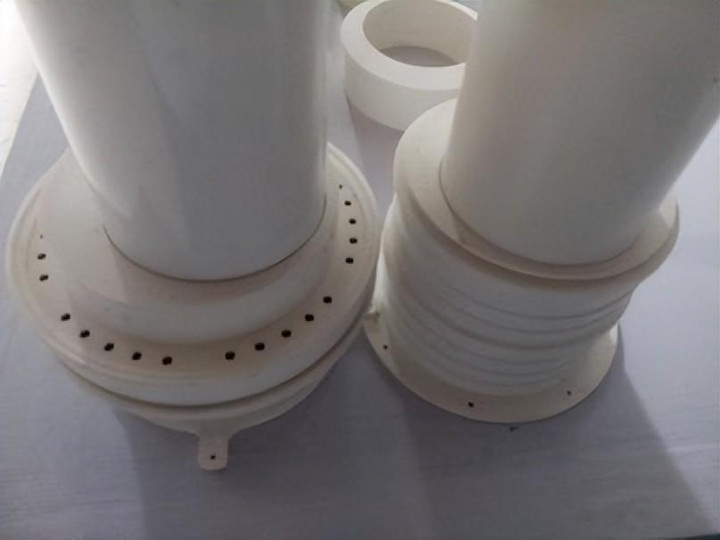

直埋件积水处理器、偏心调节装置

直埋件组合示意

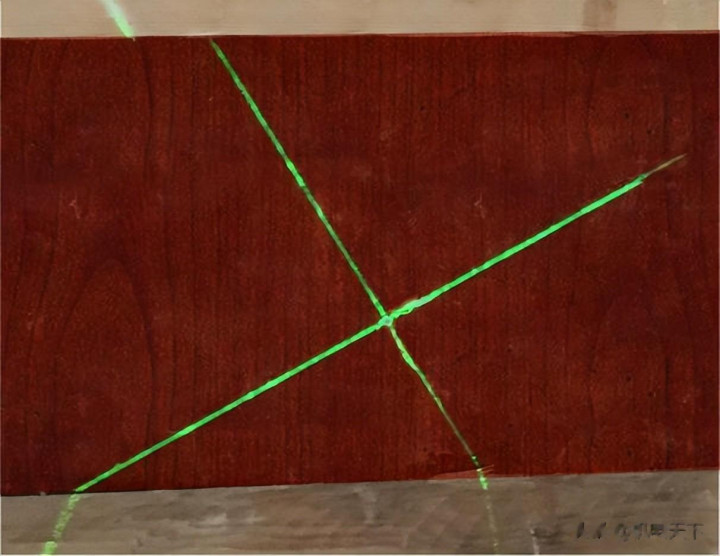

①红外线打点定位

② 直埋件定位
4.成品保护:
(1)浇筑混凝土前安装配套的保护盖板。
(2)土建拆模后管道安装前,将固定直埋件的铁钉露出部分切除,并做防锈处理,严禁暴力拆除。
(3)套管清理干净,及时更换被损坏的保护盖板。
质量标准:
1.直埋件定位、安装位置准确,固定牢固。
2.混凝土浇筑前后,直埋件成品保护到位。
3.拆模后对上下楼层直埋件定位进行复核,及时调整偏差,确保上下楼层直埋件同心。
4.管道与管件连接顺直,接口严密、无渗漏。

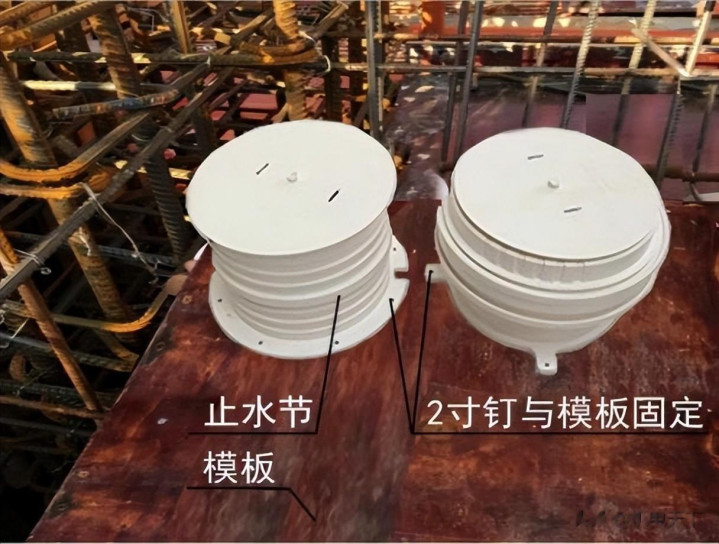

③ 直埋件固定、管口保护

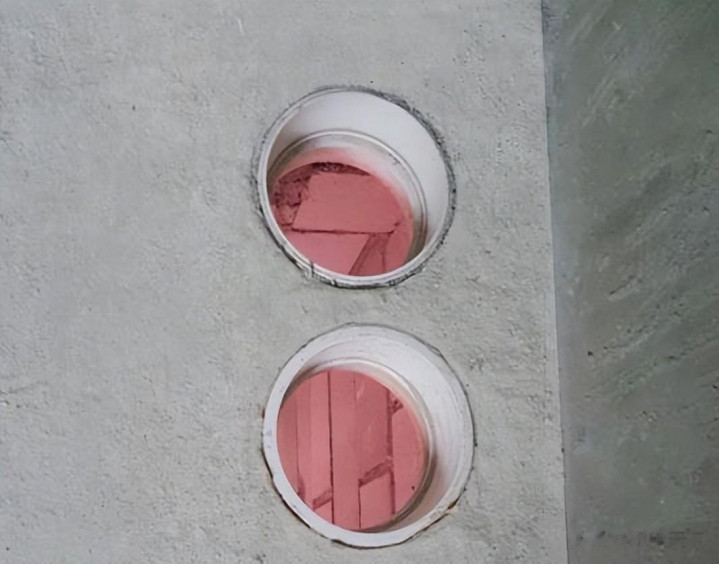

④ 直埋件拆模后效果

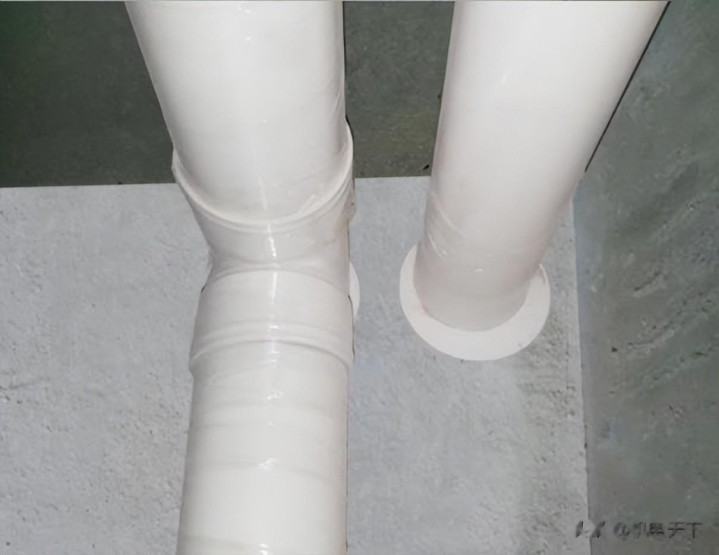

⑤ 直埋件安装底

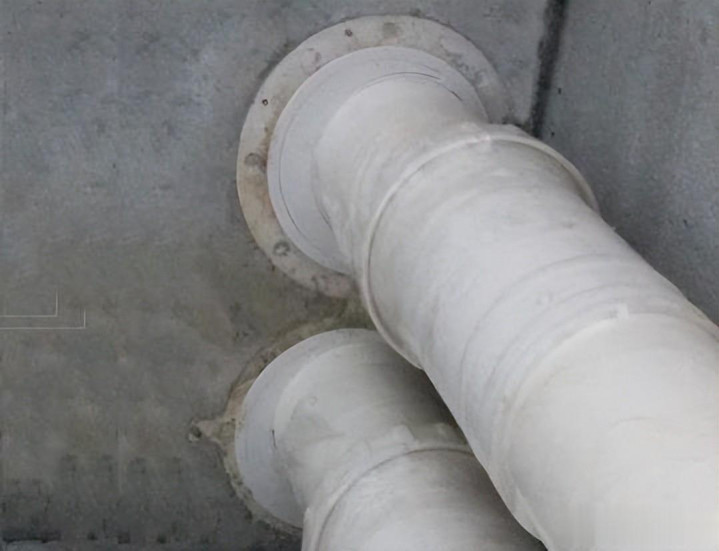

⑥ 直埋件安装顶部
